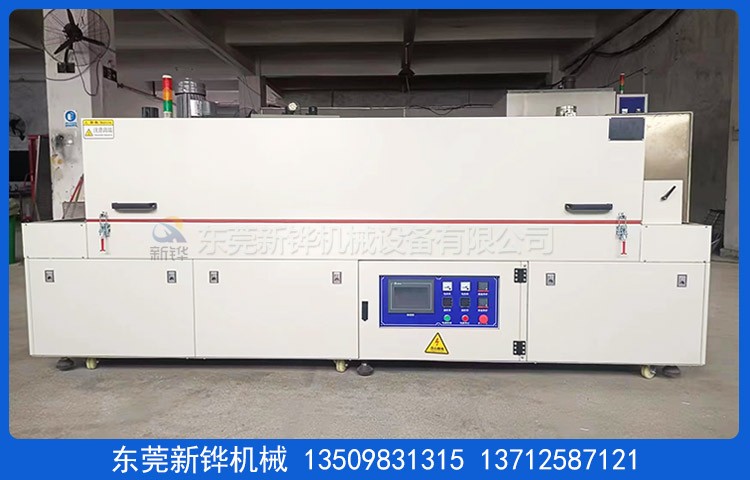

1.设备名称：热风隧道炉 型号： XHSO-80-2IR
2.电源：AC380V 3φ 50HZ 18KVA
3.内尺寸：长4000 × 宽800 × 高150mm
4.外尺寸：长6000 × 宽1160 × 高1450mm（以实物为准）
5.机台结构：进料段：1000mm（手动调节门+垂帘），烘干段：4000mm（分2段加热控制），冷却段：200mm（4排风扇）， 出料段：800mm（手动调节门+垂帘）。
6.检修方式：每2米1支电动推杆掀开检修，掀开高度450mm.
7.机台材质：内箱材质：T1.2mm厚SUS201#不锈钢板加工製作， 氬弧焊接。
8.外箱材质：T1.5mm 厚SS41#冷轧钢板折弯加工製作。
9.机架材质：T2.0*40*40mm 铁方通焊接成型，机架四面不封板，底部安裝腳轮腳杯高度可調, 方便設備的固定和對接。
10.机台颜色：经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。
11.保温结构：保温棉：高密度保温岩棉隔热保温，保温层厚度150mm。
12.密封条：?20mm耐高硅胶密封条密封处理，美觀無污染。
13.防护标签：设备高温部分加贴高温警示标识。
14.操作系统：温度范围：常用温度150℃,最高温度:常温～MAX200℃可调;
15.温控方式：台达/信捷PLC+触摸屏+联钜温度模块配合固态调整器控制, 輸入模式為精密 K型熱电偶；温控系统具备自动整定和PID参数的自动校正功能。
温度均匀度：恒温15分钟空炉150℃±5℃.
16.运风系统：运风方式：风道分散后左右送风吹向产品，循环运风設計，均勻性佳。
17.运风电机：長軸型烤箱馬達配強力型多翼式镀锌風輪。
18.排风口：每2米加热段直径90mm1个，共2个排气口。
19.加热器：201#不锈钢电热管，顶部加热方式。
20.加热功率：16KW, 恒温状态功率：8KW.
21.升温速率：约6℃/min,空炉常温～150℃约需时间30分钟
22.输送网带：宽800mm白色铁复龙布带，钢丝活动接头。
23.输送速度：0-2m/min任意调节,输送高度：750±50mm。
24.输送动力：370W减速电机配合易能变频器调速。
25.安全保护：超溫停止加熱並警報裝置，馬達、電熱過電流保護，控制回路短路及過載保護，漏電斷路器、電源逆向防止器等…合乎國際安全標準。
26.所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。
27.使用条件：主電源采用AC 220V/380V/ 50Hz 三相五線制，环境相对湿度40%-50%,温度为20-30摄氏度，气管负载压缩空气压力大于5bar。
28.烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。
29.参考标准：炉温均匀度按GB9452-1988或JB/T6049-1992执行，电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行，JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》，GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
