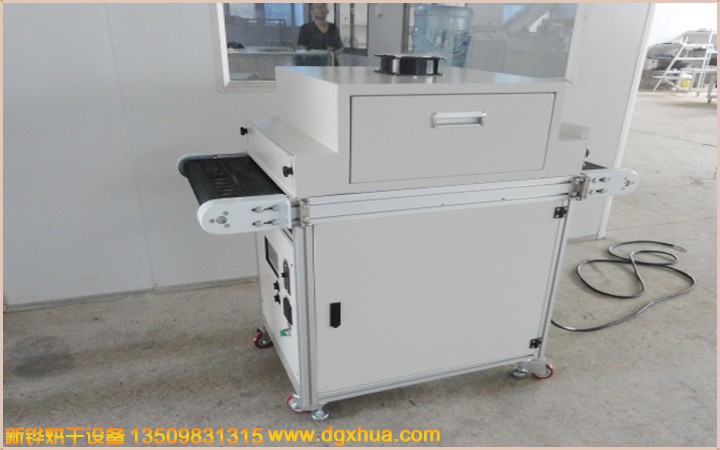

一、機台名稱：LED-UV固化机 型號：XHUV-401-LED
二、電 源：AC220V 50HZ 1.5KW
三、機台尺寸：外尺寸: L1200×W580×H1345㎜
内尺寸: L1200×W500×H100㎜
入料区長:350㎜(含100mm遮光罩）；光固区長:500㎜；出料区长：350mm（含100mm遮光罩）；
輸送網寬500㎜，輸送網面距地高850㎜+ 50 ㎜，进/出高度100MM可调；
四、結構設計
4.01外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;
4.02機台結構：光固区两侧采用可折装活动门設計，方便檢修及清潔保養;
4.03 UV灯头照射高度手轮调节，左右距离室内手动调节；
4.04进出料口高度可手动调节；
五、排風系統
5.01馬達由顶部排风，冷风从左至右进风，噴流式設計，散热效果好；
5.02採用1組升捷強力型离心风机配合多翼式镀锌風輪；
六、UV光源：韩国LG波长为：365mm ，有效照射面 L400*W50MM=1套，辐射强度：60-80mW/cm2 ，照射高度：10-50mm可调整（30mm 最佳），照射头尺寸：L430*W80*H53MM ，光源功率：1100mW ；
七、冷却系统：底部安装800W强制水冷箱，水冷箱尺寸:L570*W280*H420MM
八、輸送系統
8.01输送方式：万鑫调速馬達+鏈輪+棕色4*4特氟龍輸送網，輸送方式由右至左，連續式輸送，机头机尾加装防偏装置；
8.02输送速度：1~5M/min，（常用0-3M/MIN）万鑫电子調速器，附數字式LED速度表顯示；
九、安全系統
9.01数显温控器显示光固区温度并超溫警報裝置;
9.02馬達、電熱過電流保護;
9.03控制回路短路及過載保護;
9.04正泰漏電斷路器、電源相序保护器等…合乎國際安全標準;
十、其它配置
10.01搬運脚輪與水準調整固定螺絲腳M18×L150㎜;
10.02主体保固期限爲一年，灯珠保固10000H。因機台品質問題而造成零件之損壞將免費更換（消耗零件及損壞原因在買方時不在此限）。
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
