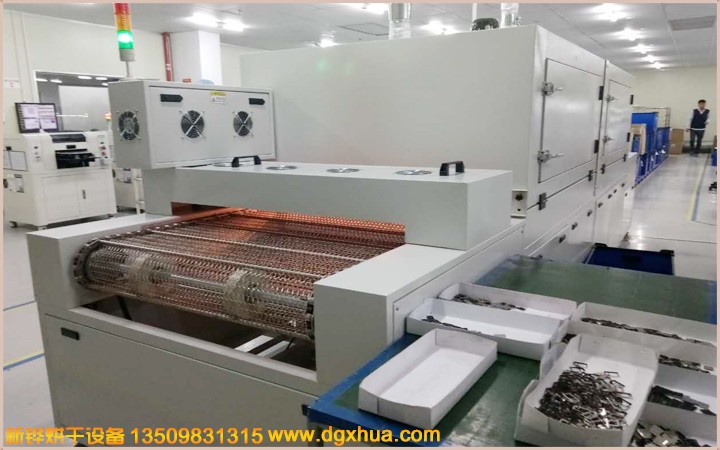

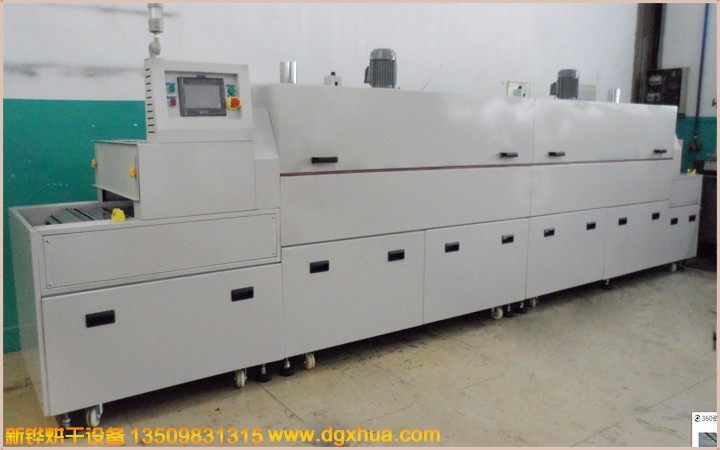

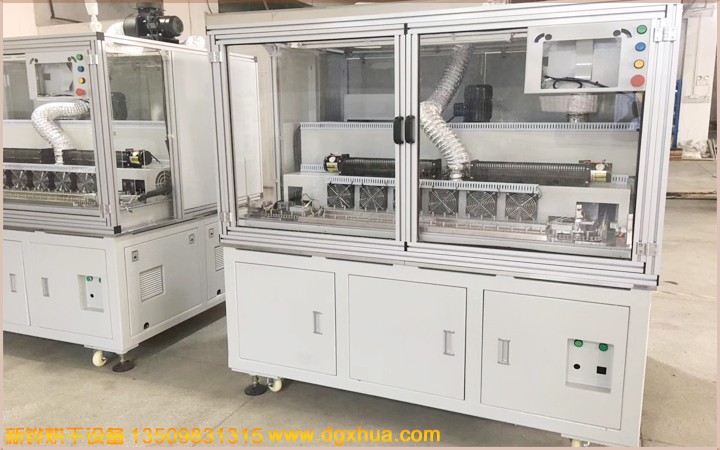

产品名称：壳体隧道炉
壳体隧道炉产品特性：
※ 工作后不需等待，节约工时，缩短时工，减少污染
※ 智能控制，控温稳定，温度均匀，无漏洞
※ 能够同步控制，减少不良率加热设备可与生产线同步控制，减少因停线而炉内产品一直在加热情况而使产品变形或起泡。
※ 智能化控制系统，对人员技术要求低，方便快捷，便于掌握
※ 外观美观大方，坚固耐用
※ 节约空间，占用空间少，减少成本
※ 分段控制，温度控制简单，同时保护设备
※ 独立的超温保护装置，提高了产品的可靠性和安全性；
※ 独特的拼装设计，使箱体结构更合理；
壳体隧道炉用途：五金、塑胶、玻璃、电子、塑木型材、再流焊、印制电路、电子元件、粉体材料的烘干、固化和排胶、如环氧固化、厚膜干燥等领域。
壳体隧道炉技术指标：
1、微电脑全自动控制，实践高精密度PID功能，分多区控温，使温度更加均匀，改变了传统的控制方式对电网造成的干扰。
2、炉膛采用不锈钢板精密焊接而成，不生锈，使炉内清洁、无尘、在高温状态下不变形
3、配运风马达、离心式运风风轮于炉腔顶部，四面循环上、下（左、右）大风量强制运风方式，配进气、排气口阀门，可调节空气流量，使炉内温度更加均匀。
壳体隧道炉产品参数：
型号 | XHSOL-100-2IR | XHSOL-100-4IR | XHSOL-120-4IR |
内尺寸L*W*H（mm） | 2400*1000*50 | 8000*1050*50 | 10000*1250*50 |
外尺寸L*W*H（mm） | 3600*1050*1650 | 10000*1050*1650 | 12500*1450*1650 |
进料口高度（mm） | 0-50 | 输送高度（mm） | 850±50 |
进料段长（mm） | 500 | 800 | 1000 |
加热段长（mm） | 2*1200 | 4*2000 | 4*2500 |
冷却段长（mm） | 200 | 400 | 500 |
出料段长（mm） | 500 | 800 | 1000 |
输送宽度（mm） | 1000 | 1000 | 1200 |
输送方式 | 铁弗龙纲带、铁弗龙布带 | ||
温度范围 | RT-200°C（250°C） | 均匀度 | ±2.5％（空载测试） |
升温时间 | 30min | 35min | 40min |
箱体材质 | 内箱：SUS304#T1.5mm镜面不锈钢 外箱：SS41#T1.5mm钢板经防锈处理后高温烤粉 | ||
送风方式 | 单面水平送风/垂直送风 | ||
加热方式 | SUS304#电热器+热风循环，IR+热风循环 | ||
产品售后说明：
非人为损坏的均可享受厂家一年整机无忧质保
联系电话：0769-82983077 13509831315
运输过程中的一切货物损坏均由新铧机械承担，客户对产品货期有特殊需求的，可直接更换新机器直接发出。
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
