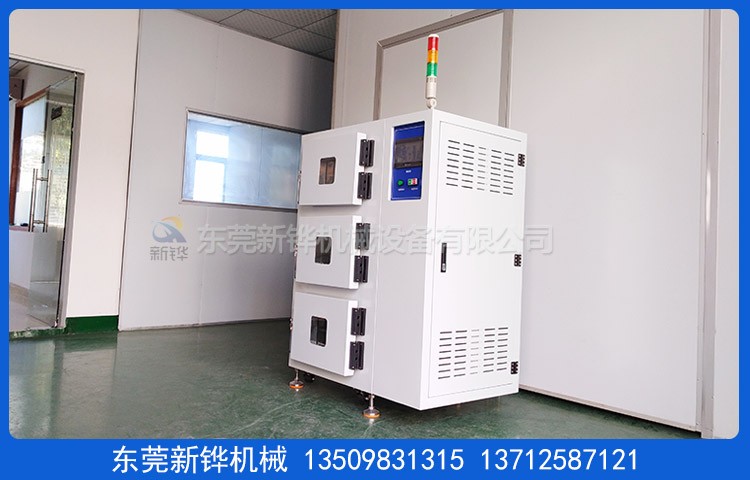

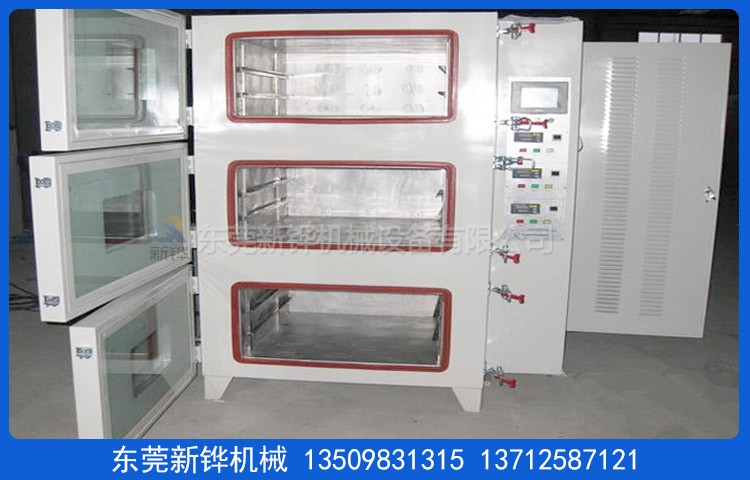

设备名称:电路芯片烤箱
设备型号:XHMOZ-3D
机台电源:AC380V 3φ 50HZ 9KVA
内箱尺寸:长600×宽600×高300mm
外箱尺寸:长900×宽900×高1650mm（以实物为准）
均匀度:±2%（空载测试）
真空度:133Pa
加热器:电路芯片烤箱采用不锈钢电热管.
温度范围:RT-200℃
升温时间:电路芯片烤箱常温升至设定温度约20min
机台定位:安装承重M20脚杯,3寸脚杯方便设备的固定和多段拼接.
内箱材质:SUS430#（SUS304#）镜面不锈钢.
外箱材质:SS41#钢板轻防锈处理后高温粉体烤粉.
机台颜色:电路芯片烤箱经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
保温材料:白色硅酸铝保温,保温层厚度100mm,保温罩厚度40mm
门密封条:?20mm耐高硅胶密封条密封处理,美观无污染.
温控系统:智能温控器配合固态调整器控制,具备自动整定和PID参数的自动校正功能,输入模式为精密.
运风方式:经过风道分散后左右运风,循环运风设计,均匀性佳.
运风电机:长轴型高温马达4组配强力型多翼式风轮.
进排风口:进风口:￠90mm调节风盘,排风口:￠90mm可调节风阀.
加热功率:9KW,恒温状态功率:4.5KW
升温速率:约5℃/min,空炉常温～200℃约需时间20分钟.
安全保护:超温停止加热并警报装置,马达,电热过电流保护,控制回路短路及过载保护,漏电断路器,电源逆向防止器等…合乎国际安全标准.
防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.
使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度.
东莞市新铧机械设备有限公司生产:电路芯片烤箱,集成电路烤箱,芯片烤箱,LED芯片烤箱,电子芯片烘箱,电路板芯片烘箱,工业烘箱,隧道烘箱,老化箱,真空干燥箱,无氧化烘箱,无尘洁净烘箱,臭氧老化箱,电池老化箱,高低温试验箱,电流监测老化房,高温老化箱等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
