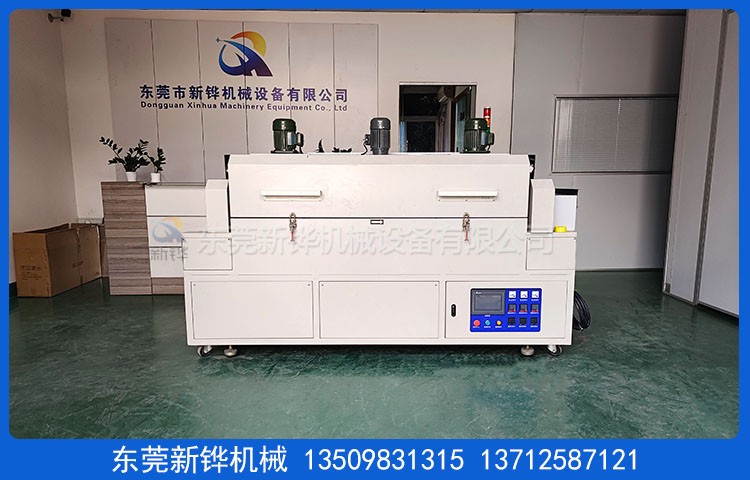

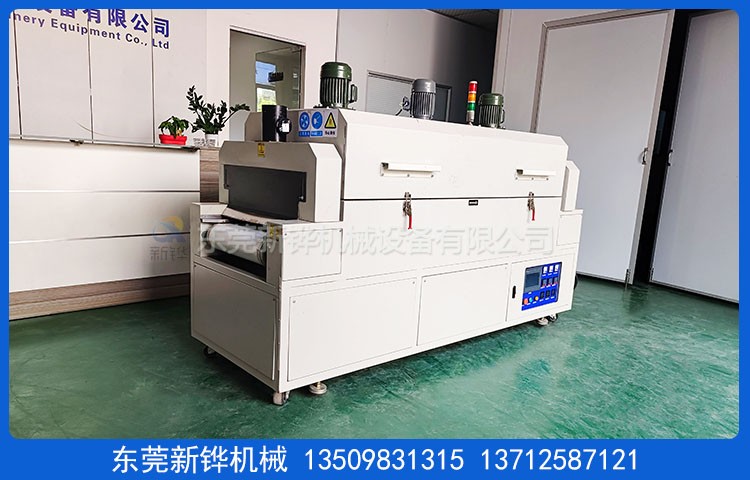

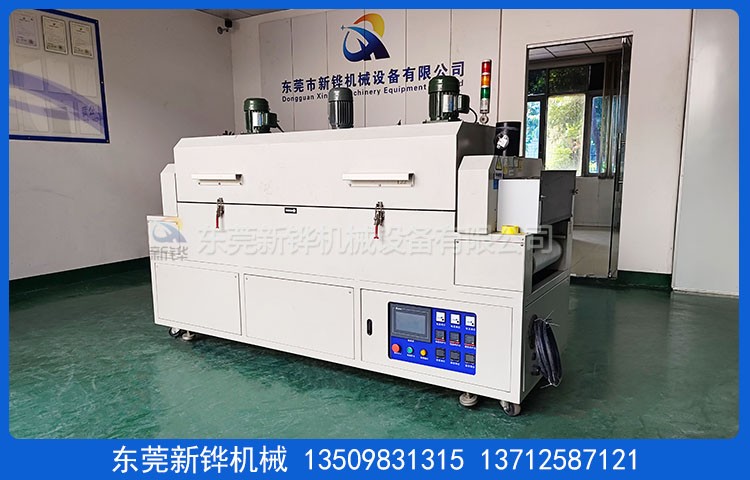

设备名称:热风隧道炉
设备型号:XHSO-3-08-1R
机台电源:AC380V 3φ 50HZ 13KVA
烘烤尺寸:长1300 × 宽600 × 高400mm
输送尺寸:长3000 × 宽950 × 高1750mm（以实物为准）
机台结构:入料口高度:400mm，进料段:850mm，加温段:1300mm，出料段:850mm。
机台定位:安裝承重3寸一体腳轮腳杯，方便設備的固定和移动。
内箱材质:T1.0mm厚SUS201#不锈钢板折弯加强焊接加工。
外箱材质:T1.2mm厚SUS201#不锈钢板折弯加强焊接加工。
机架材质:T2.0*40*40mm方钢焊接成型，机架整体封板。
机台颜色:外箱不锈钢本色表面拉丝处理。
保温材料:高密度黄色保温岩棉保温，保温层厚度150mm+201#25mm隔热外罩。
门密封条:?20mm耐高硅胶密封条密封处理，美觀無污染。
温度范围:常用温度:150℃,最高温度:常温～MAX200℃可调。
温控系统:温度控制器配合SSR控制具备PID自整定调温校正功能，輸入模式為 K型熱电偶。
运风电机:長軸型高温馬达分散循环运风設計。
进排风口:￠90mm可调节进风盘，￠90mm可调节排风阀。
加热功率:不锈钢电热管加热，外部分体拆装接线，升温状态:12KW。
输送方式:热风隧道炉输送宽600mm咖啡色网带+导条纠偏+冲孔托板+调速电机带动网带运行，网带到地面高700mm，出料安装光电检测有料报警提醒。
输送速度:上料节拍24S走300mm，常用0.2-1M/Min调节速度。
安全?；?/span>:超溫停止加熱並警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器、前、后、电箱面板三个急停开关等…合乎國際安全標準。
防护标识:所有带电外露部位加装绝缘?；ふ?，危险处贴有警示标识，电柜防护等级IP54。
使用条件:電源采用AC220V/380V/50Hz三相五線制，环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂。
质保服務:設備自送貨之日起质保期为壹年，质保期内发生非人为质量问题免费维修。
售后服務:免费提供日常維護、技術咨詢、故障處理等培训內容,不定期对设备使用状况进行质量跟。
验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮。
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。
交货日期:簽定合同收到訂金之日起35天日交货。
东莞新铧隧道炉设备厂家生产:热风隧道炉,热风烘烤隧道炉,热风循环隧道炉,电热隧道炉,工业隧道炉,热风干燥隧道炉,电热隧道炉,工业隧道炉,网带隧道炉,热风循环隧道炉,热风隧道炉,电热隧道炉,洁净隧道炉等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温?；?安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较??； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛?；?达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
