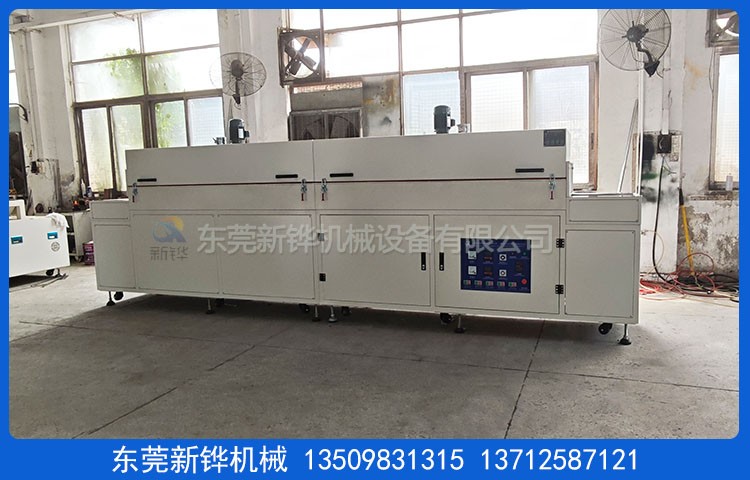

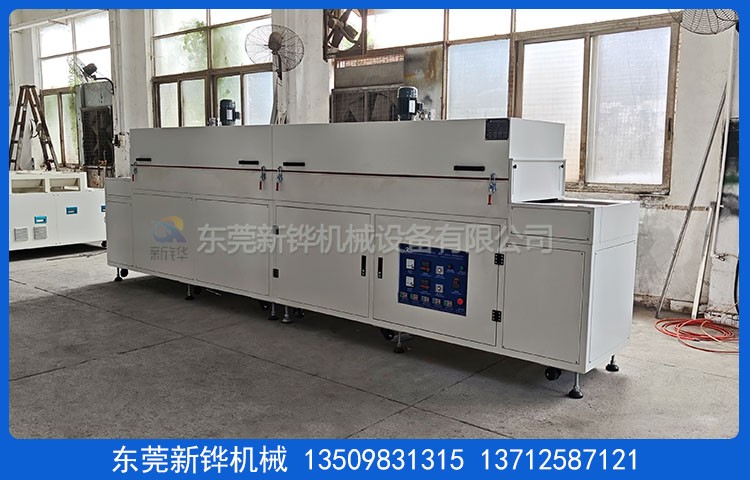

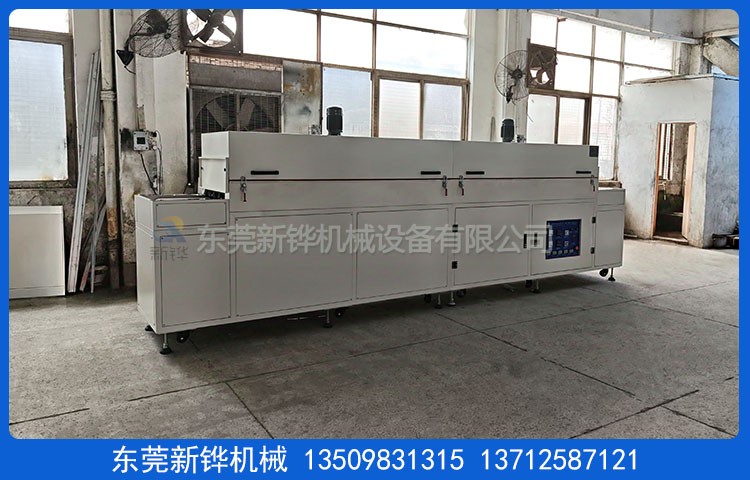

设备名称:红外线丝印隧道炉
设备型号:XHSO-5-05-2IR
设备电源:AC380V 3φ 50HZ 20KVA
烘烤尺寸:长4000×宽500×高150mm
外形尺寸:长5000×宽700×高1650mm（以实物为准）
机台结构:入料口:150mm高度；进料段:500mm；加热段:4000mm（2节）;出料段:500mm。
检修方式:手动掀开+撑杆保护检修。
机台定位:分2段拼接，3寸脚轮、M18腳杯高度可調+50mm。
内箱材质:T1.0mmSUS201#镜面不锈钢板折弯加工製作。
外箱材质:T1.4mmSS41#冷轧钢板折弯加工製作。
机架材质:T2.0*40*40mm铁方通，两侧整体活动封板。
机台颜色:红外线丝印隧道炉经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。
保温材料:高密度黄色岩棉厚度100mm。
防护标签:设备高温部分加贴高温警示标识。
温度范围:常温～MAX200℃可调。
温度均匀:恒温后空炉150℃单点测温±5℃（进出料段除外）
温度控制:智能温控器具备自动整定和PID参数的自动校正功能。
輸入模式:精密K型熱电偶配合可控硅控制加热。
运风方式:经过风道分散后顶部垂直运风，循环运风設計，均勻性佳。
运风电机:長軸型高温馬達2組配強力型多翼式風輪。
进风口:￠90mm调节风盘，排风口:￠90mm可调节风阀。
加热元件:红外线丝印隧道炉采用红外线电热管+热风循环，加热功率:18KW。
升温速率:空炉常温～100℃小于15分钟.
输送网带:宽500mmT0.7mm铁氟龙布带+导条。
输送速度:减速电机配合变频器1-6m/min任意调速。
输送高度:输送带表面距离地面750+30mm可调。
安全保护:超溫停止加熱並警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。
安全标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主電源采用AC220V/380V/50Hz三相五線制，环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。
注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂。
东莞新铧烘烤设备厂家生产:红外线丝印隧道炉,表干丝印隧道炉,表干丝印隧道炉,丝印烘干炉,隧道式烘干设备,红外线烘烤炉,电热隧道炉,热风隧道炉,红外线隧道炉,无尘洁净隧道炉,点胶固化隧道炉,丝印烘烤隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
