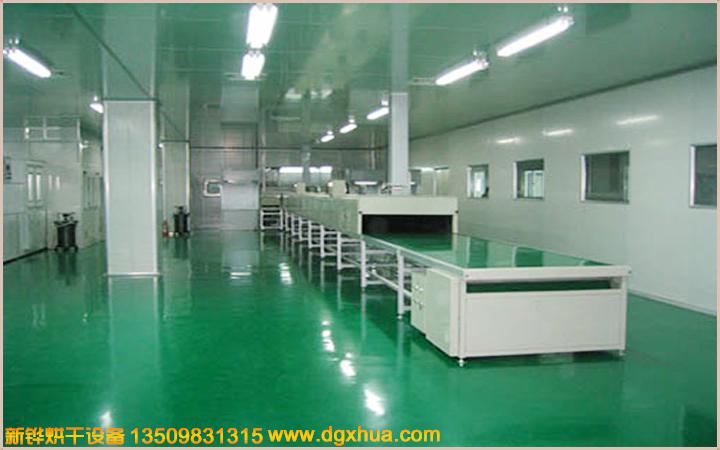

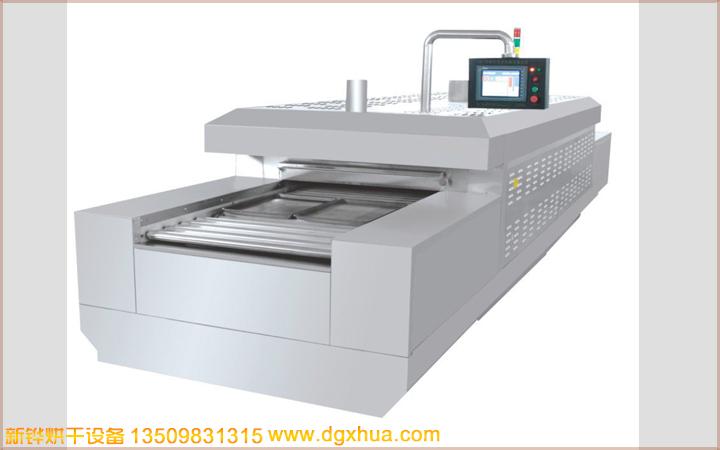

五金烤漆网带高温隧道炉、五金网带高温隧道炉、五金喷烤漆隧道炉、工业五金行业隧道炉

型号：XHSOQ-50-3R

内箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

(1)、电器部分:电源380V，三相五线制,功率48KW，采用1P变频器变频调速,（1台）,传动速度0.5米-4米/分钟任意可调；前后设有紧急停机按钮.确保安全.

(2)、发热部分：内不锈钢发热管，均分布在炉腔顶部，每段炉腔顶部装有0.37KW运风马达2台（共8台），配9寸运风风轮于炉腔顶部，配有独立的控制系统，综合风量运风，炉腔顶部配进气和排气口阀门，可调节进出气口空气流量大小，使炉内温度更加均匀。

(3)、溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟

(4)、控制部分:
采用RKC微电脑智能型数显温控器，配有PV和SV数字显示窗口,采用模块连续缓冲式输出控制加热器、配独立的控制系统，采用SSR固态继电器输出。颠覆传统过零触发时带来的电流瞬间冲击大、控温波动大等影响，可使输出电压平稳线性变化，控温效果更稳定，性能更卓越，(可根据温度的误差大小自动调整输出功率的大小)使温度更加精准,温度室温至250℃任意可调，功能有PID自整定微积分控制、自动恒温、超温断电报警、漏电保护、电机过载保护等功能；内部温差±5℃，其它控制电路电器均采用正泰电器控制。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。

广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。

主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。
