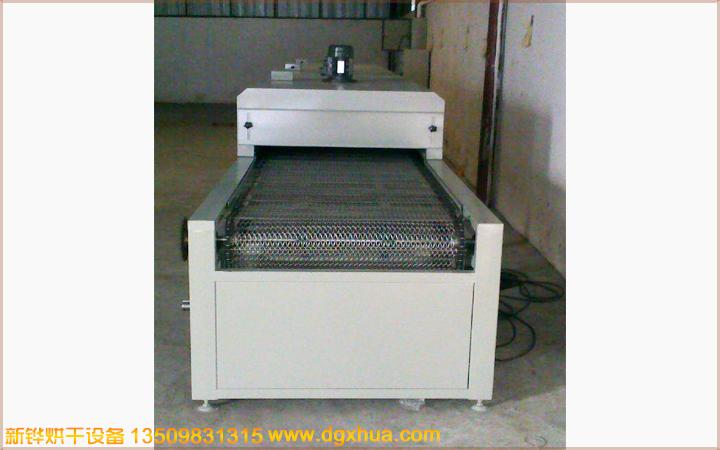

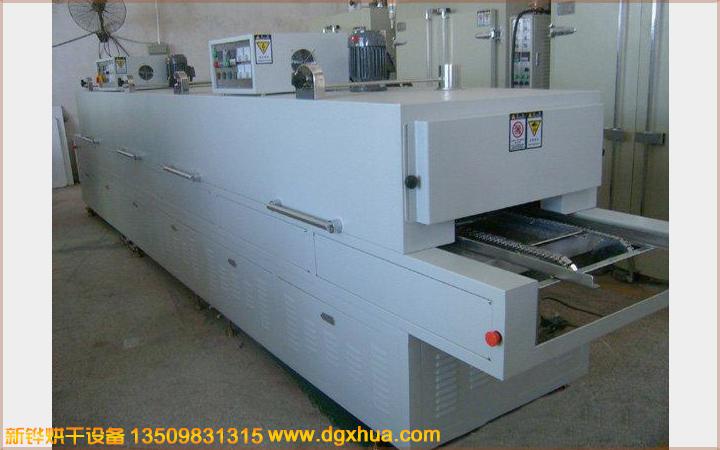

无尘隧道炉、高温无尘隧道炉、工业高温无尘隧道炉、东莞无尘隧道炉

型号：XHSOQ-50-3R

内箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

无尘隧道炉产品特点:

1. 体积小，功率大：该电加热器内部主要采用集束式管状加热元件，每一集束式管状电热元件zui大功率达5000KW。

2. 热响应快，控温精度高，综合热效率高。

3. 应用范围宽，适应性强：该循环式加热器可适用于防爆或普通场合，它的防爆等级可达B 级和C 级,它的耐压可达20Mpa。并可根据用户需要筒体采用立式或卧式安装。

4. 加热温度高：该加热器设计zui高工作温度可达850℃,这是一般换热器所不能得到的。

5. 全自动化控制：通过该加热器电路设计,可方便实现出口温度、压力、流量等参数自动控制,并可与计算机联网,实现人机对话。

6. 寿命长，可靠性高：该加热器采用特殊电热材料制造，加上设计功率负荷均较合理，加热器采用多重保护，使得本加热器安全性和寿命大大增加。

7.不锈钢电热管是以金属管为外壳，沿管内中心轴向均布螺旋电热合金丝（镍铬、铁铬合金）其空隙填充压实具有良好绝缘导热性能的氧化镁砂，管口两端用硅胶或陶瓷密封，这种金属铠装电热元件可以加热空气，金属模具和各种液体。]在耐高温不锈钢无缝管内均匀地分布高温电阻丝，在空隙部分致密地填入导热性能和绝缘性能均良好的结晶氧化镁粉，这种结构不但先进，热效率高，而且发热均匀，当高温电阻丝中有电流通过时，产生的热通过结晶氧化镁粉向金属管表面扩散，再传递到被加热件或空气中去，达到加热的目的.

东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。

广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。

主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。
