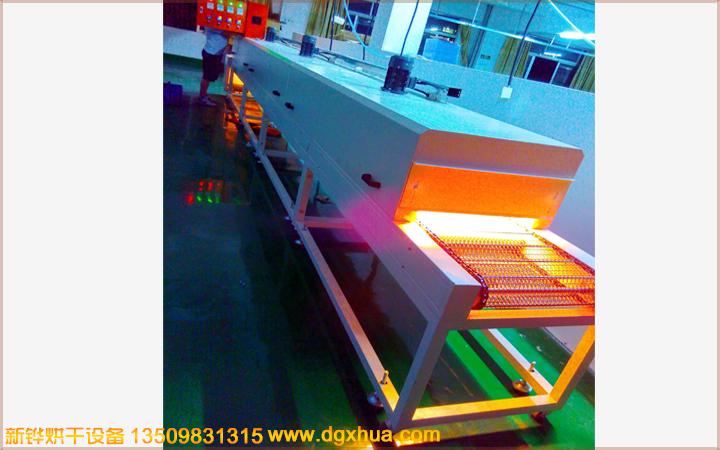

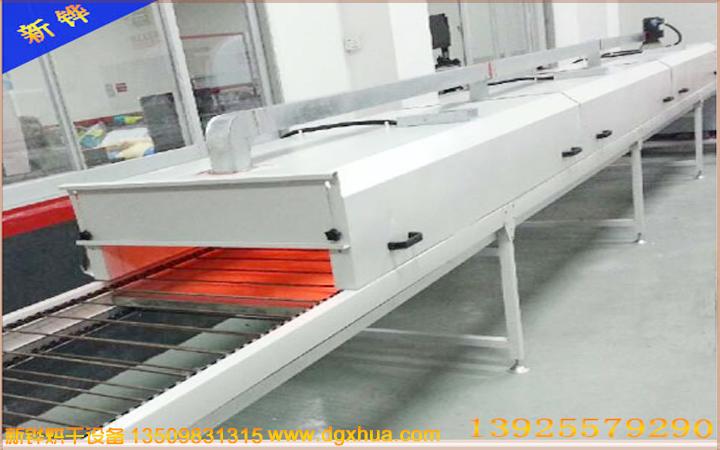

IR远红外隧道炉、电子远红外线热风隧道炉、IR远红外热风烘干隧道炉、工业IR远红外隧道炉

型号：XHSO-80-5IR

内箱尺寸：10000*1050*150（长L*宽W*高H）

外箱尺寸：12500*1250*1650（ 长L*宽W*高H）

进料口高：800mm

进料段长：6*1250mm

加热段长：500mm

冷却段长：800.mm

出料段长：800mm

输送宽度：1000.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

一、技术指标：　

1、微电脑全自动控制，PID自整定功能，多区控温，使温度更加均匀
2、炉膛采用不锈钢板精密焊接而成，不生锈，使炉内无尘、清洁、在高温状态下不变形。
3、配运风马达、离心式运风风轮于炉腔顶部，四面大风量强制循环运风方式，配进气、排气口阀门，可调节空气流量，使炉内温度更加均匀。

二、优良性能特点：

1、采用红外线加热管加热，具有穿透力，能内外同时加热
2、红外线隧道炉是由内部加热，因没有表面结膜现象，故可提高2~3倍以上效率，从而达到节能的效果。
3、生产线较短，加热干燥效率高，节能降耗。
4、能够同步控制，加热设备可与生产线同步控制以免造成产品不良。
5、可分段控制，温度控制容易、且升温迅速，并较具安全性；红外线隧道炉的热惯性小，不需要暖机，节省人力，更为企业节省成本。三、IR远红外隧道炉的适用范围
广泛用于医药卫生、科研实验室、塑胶、五金、玻璃丝印、电子、塑木型材、再流焊、粉体材料的烘干、印制电路、电子元件、固化和排胶、环氧固化、厚膜干燥等领域。
