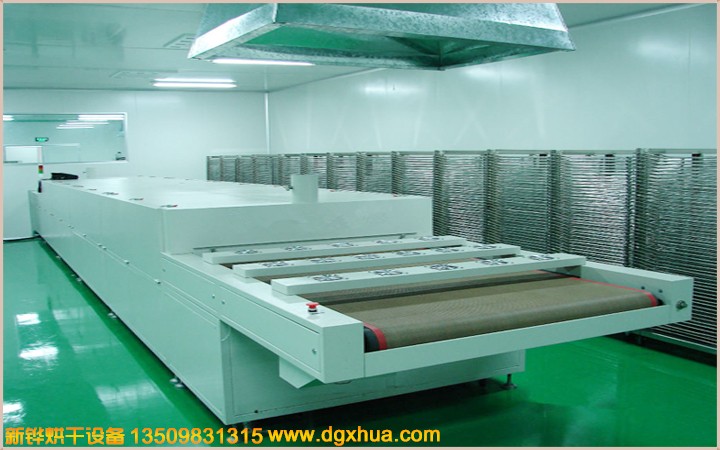

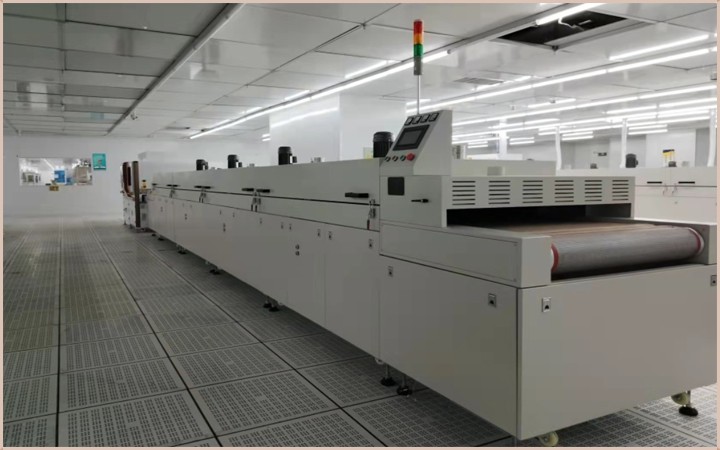

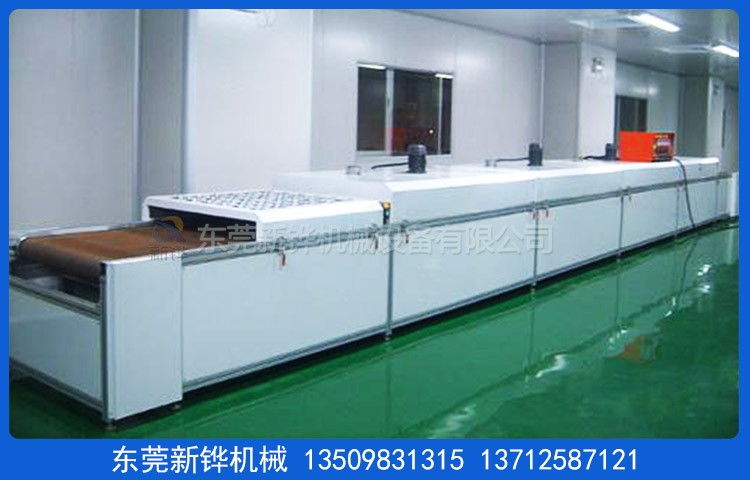

| 设备名称：丝印隧道炉 |
| 机器型号：XHSO-10-08-4IR |
| 机台电源: AC380V 50HZ 34KVA |
| 烘烤尺寸: 长8000×宽850×高150㎜ |
| 输送尺寸: 长10000×宽1050×高1650㎜（以实物为准） |
| 机台结构：入料口高度：150mm,进料段：1000mm,恒温段：2000mm(分2段加热）,出料段：1000mm |
| 安装定位：底部安裝承重3寸脚轮、M18腳杯高度可調+50mm。 |
| 检修方式：手动撑杆?；ぜ煨薹绞缴杓?。 |
| 内箱材质：T1.2mm厚SUS430#镜面不锈钢板全密封氬弧焊，保證爐內清潔。 |
| 外箱材质：T1.4mm 厚SS41#冷轧钢板折弯加工製作。 |
| 机架材质: T2.0*40*40mm铁方通，两侧整体活动封板。 |
| 机台颜色：经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。 |
| 保温结构：采用耐高温白色硅酸铝棉，保温层厚度100mm。 |
| 密封条：采用?20mm耐高温双层硅胶密封条密封处理，美觀無污染。 |
| 溫度範圍：室溫~MAX200℃，常用温度150℃。 |
| 溫度控制：智能溫度控制器，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型热电偶检测温度。 |
| 溫度均匀度：空爐150℃恒溫15min后溫差±5%℃ 。 |
| 加热方式：远红外线电热管+热风循环运风。 |
| 加热功率：32KW, 恒温状态功率：16KW. |
| 升温速率：约7℃/min,空炉常温～150℃约需时间20分钟。 |
| 冷却方式: 2排可调角度轴流风扇强制风冷。 |
| 输送网带：宽600mmT1.0*4*4mm铁复龙网带配导条纠偏装置。 |
| 网带除尘：进料段安装除尘粘滚（可选配）。 |
| 输送速度：减速电机配合变频器调速0.5-5m/min任意调节。 |
| 输送高度：输送带表面距离地面850+50mm可调。 |
| 安全?；ぃ郝╇姅嗦菲鳌㈦娫茨嫦蚍乐蛊?、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準。 |
| 防护标签：所有带电外露部位加装绝缘?；ふ郑Ｏ沾μ懈呶?，防触电警示标识，电柜防护等级IP54。 |
| 供电电源：主電源采用AC 220V/380V/ 50Hz 三相五線制。 |
| 使用条件：环境相对湿度40%-50%,温度为20-30摄氏度。 |
| 注意事项：烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂。 |
| 执行标准：炉温均匀度按GB9452-1988或JB/T6049-1992，电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行. |
| 参考标准：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》， |
| 技术标准：GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》. |
| 售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本費, |
| 培训服務：免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容,免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。 |
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温?；?安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较??； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
