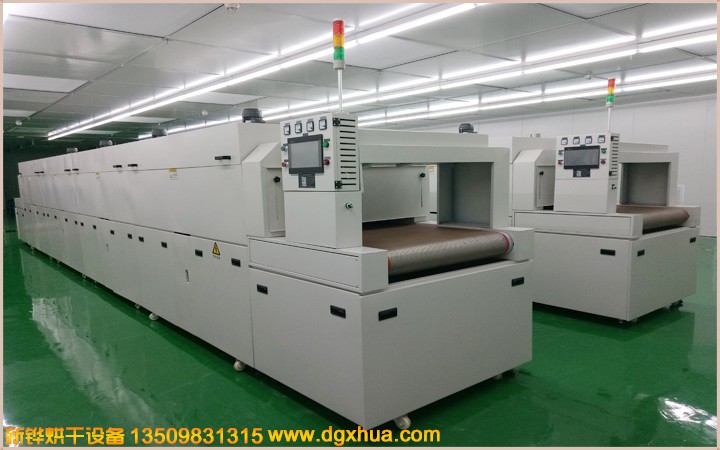

| 设备名称 | 变压器隧道炉 |
| 设备型号 | XHSO-3-06-1R |
| 机台电源 | AC380V 3φ 50HZ 20KVA |
| 烘烤尺寸 | 长2350 × 宽640 × 高220mm |
| 输送尺寸 | 长3100 × 宽840 × 高1500mm（以实物为准） |
| 机台结构 | 入料口高度：220mm，进料段：350mm（遮光罩100mm），恒温段：2350mm（1节），出料段：400mm（遮光罩100mm）。 |
| 机台定位 | 安裝承重M20腳杯， 3寸腳杯方便設備的固定和多段拼接。 |
| 内箱材质 | T1.2mm厚SUS201#不锈钢板全密封滿焊保證爐內清潔。 |
| 外箱材质 | T1.5mm 厚冷板折弯加工製作。 |
| 机架材质 | T2.0*40*40mm 铁方通焊接成型，机架四周封板。 |
| 机台颜色 | 经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。 |
| 保温材料 | 白色硅酸铝保温，保温层厚度100mm. |
| 门密封条 | 2条*?20mm耐高硅胶密封条密封处理，美觀無污染。 |
| 温度范围 | 常用温度160℃,最高温度:常温～MAX200℃可调。 |
| 温控系统 | 智能温控器配合SSR控制, 具备PID自整定参数平衡调温校正功能，輸入模式為 K型熱电偶。 |
| 运风方式 | 经过风道分散后水平运风，循环运风設計，均勻性佳。 |
| 运风电机 | 長軸型高温馬達多組配強力型多翼式風輪。 |
| 进排风口 | 进风口：￠90mm调节风盘，排风口：￠90mm可调节风阀 |
| 加热器 | 红外线电热管+热风循环 |
| 加热功率 | 升温状态：20KW, 恒温状态：10KW. |
| 升温速率 | 约7℃/min,空炉常温～200℃约需时间30分钟 |
| 输送链板 | 宽600mmC2052碳钢+串杆+1.5mm不锈钢网带。 |
| 输送速度 | 变频器调速控制减速电机，常用速度10~100mm/min任意调节，速度表显示。 |
| 安全保护 | 超溫停止加熱並警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。 |
| 防护标识 | 所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。 |
| 使用条件 | 主電源采用AC 220V/380V/ 50Hz 三相五線制，环境相对湿度40%-50%,温度为20-30摄氏度。 |
| 注意事项 | 烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂。 |
| 售后服務 | 設備自送貨之日起质保期为壹年，质保期内发生非人为质量问题免费维修。 |
| 培训服務 | 免费提供日常維護、技術咨詢、故障處理等培训內容,不定期对设备使用状况进行质量跟踪。 |
| 验收标淮 | 本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮。 |
| 验收时间 | 设备调试完成3-5天内为验收时间。 |
| 随机资料 | 设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。 |
| 交货日期 | 簽定合同收到訂金之日起30个工作日完成。 |
| 安装调试 | 安装调试时间为货到工厂之日 1 個工作日內完成。 |
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
